可替代普通螺旋弹簧的 4 种波簧

关键要点

• 波簧具备了力值，行程和灵活性的普通螺旋弹簧替代方案。
• Crest-to-Crest® 对顶波簧可在减少高达 50% 的高度下，提供相同的力值和变形量。
• Nested Spirawave® 层叠斯派威波簧可在进程空间内最大化力值的输出
• Interlaced 内叠加波簧适用于各种直径和高度，能承载高负载并提供中到高行程。主要用作静态弹簧，通过将两个或者三个相似的 Crest-to-Crest 对顶波簧卷绕在一起制成，从而形成更厚的弹簧。
• Nestawave™ 耐斯威波簧平衡了更高的负载和更大的行程，同时也适用于循环应用。它们由单根金属线材制成，在许多情况下可与内叠加波簧相媲美。
• 选择合适的弹簧类型可以减小尺寸，提升性能并降低整体产品成本。

重新思考传统普通螺旋弹簧

传统的圆线螺旋弹簧长期以来一直是机械设计中提供作用力的标准选择，但它们可能会限制产品的性能或设计效率。波簧是一类常被忽视的重要弹簧。它们提供了替代配置，使工程师能够优化空间、重量、力值的要求和整体设计灵活性。通过了解可用的选项，可以更容易地选择满足特定应用需求的弹簧解决方案，而不受限于传统的螺旋弹簧设计，这强化了“并非所有弹簧都相同‘的理念。

什么是波簧？

波簧是一种压缩弹簧，通常由扁线制成，旨在比传统圆线螺旋弹簧在更小的空间内提供轴向载荷。

波簧每圈具有多个波形，某些设计采用单圈。根据设计不同，它们可以匹配或超越传统普通螺旋弹簧的力值和变形能力，同时降低整体弹簧高度。大多数波簧还可以提供方形垫片端部款式，可提供360º 接触面。一些波簧以连续波形线材形式提供，呈直条状而非卷绕状，为各种应用提供了额外灵活性。

为什么要使用波簧而非普通螺旋弹簧？

根据您的应用，合适的波簧可以让您在不大幅牺牲性能的情况下减小组装的尺寸。

通过替换传统的普通螺旋弹簧，工程师可以在大约一半高度内实现相同的力值和变形量，有助于减小整体组装的尺寸和重量。它们可以提高可靠性，并通过可定制尺寸以及适用于不同环境和性能要求的广泛材料来提供灵活性。某些波簧还可以通过减少零件数量来简化设计。

哪些波簧可以替代普通螺旋弹簧？

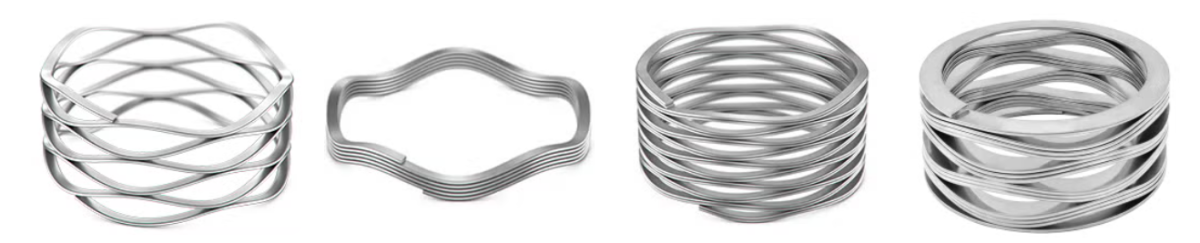

• Crest-to-Crest 对顶波簧：Crest-to-Crest 对顶波簧是多圈波簧，可在使用多达 50% 更少轴向空间情况下，提供与传统普通弹簧相同的力值和变形量。它们的串联式结构支持更长的行程和可预测的性能，使其成为空间节省至关重要的应用普通螺旋弹簧的有效替代品。
• Nested Spirawave® 层叠斯派威波簧： Nested 层叠斯派威波簧是高力多圈弹簧，通过将单根连续扁线的多个线圈以并联方式堆叠来增加负载能力。这种设计使其成为需要在紧凑空间内提供更大力值的高负载应用理想选择。
• Interlaced 内叠加波簧簧：内叠加波簧主要用作静态弹簧，旨在通过增加弹簧横截面积来支撑更高的负载。它们由两个或者三个相似的 Crest-to-Crest 对顶弹簧卷绕在一起形成，因此其线圈沿弹簧长度方向相互重叠。它们提供高力值和中等至大行程，并且在大直径和高自由高度下通常比 Nestawave™耐斯威波簧更稳定。
• Nestawave™耐斯威波簧：Nestawave™耐斯威波簧是混合型波簧，结合了 Crest-to-Crest 对顶波簧的行程和层叠斯派威波簧式设计，以同时增加力和变形量。这使得它们能够在保持显著行程的同时，提供比标准 Crest-to-Crest 对顶波簧更大的力值，从而成为需要兼顾两者应用的通用解决方案，且设计紧凑。在循环应用方面，它们通常优于内叠加波簧。与内叠加波簧不同，它们可以生产平端的型号。

                                        Crest-to-Crest ®                                             Nested Spirawave ®                                   Interlaced                                                           Nestawave™

                                         对顶波簧                                                           层叠斯派威波簧                                               内叠加波簧                                                           耐斯威波簧

描述                             多圈扁线波簧，                                                  多圈扁线波簧，                                       两到三组 Crest-to-Crest 对顶波簧                   多圈扁线波簧，

                                          串联绕制                                                            并联绕制                                                     缠绕一起，构成单一体                                         并联绕制

力值                                    低-中                                                                     高                                                                            高                                                                   高

行程                                    中-大                                                                     小                                                                          中-大                                                              中-大

                                         查看详情                                                             查看详情                                                                查看详情                                                        查看详情

以下每种波簧类型都旨在替代传统螺旋弹簧，但在提供力值，行程和整体性方面有所不同。通过了解这些关键差异，工程师可以选择不仅满足负载要求，还能提高效率、简化设计并支持长期可靠性弹簧。选择合适的波簧类型可确保针对每个应用的具体需求，实现性能和灵活性的最佳平衡。

拥有超过100 年的经验，是边缘卷绕波簧和螺旋挡圈引以自豪的发明者和全球领导者。我们提供超过 4000 种标准尺寸和广泛的材料选择，以及针对定制设计无模具费用政策。无论您需要标准件还是高度专业化的解决方案，我们团队都可以与您合作。

如需更深入了解 Smalley 的波簧技术和定制能力，请下载我们的电子书《波簧设计指南》。
