等截面挡圈

等截面挡圈（卡扣挡圈）通常被指定用于重型负荷或冲击负载应用。

通过边缘卷绕，没有定制工具制作费，多年来，卡扣挡圈一直被指定为汽车和重型设备行业工程师的标准选择。

Smalley^® (斯迈利^®) 备有 8 个系列的卡扣挡圈：

• 库存数量达 1,000 多个
• 提供英制和公制系列挡圈
• 直径范围为 .375" 到 10"， 13 mm 到 300 mm
• 定制产品直径为 .157" 到 120"
• 全新系列， 可与 Eaton™ 挡圈互换

Smalley 等截面挡圈类型

                    FHE （标准) 和 FH （公制)                                      FSE （标准) 和 FS （公制)

标准零件
直径范围为 1/2" - 11"和
13 mm - 300 mm
碳素钢和不锈钢

Eaton 样式的卡扣挡圈

Smalley 备有 4 个系列的 Eaton 样式卡扣挡圈。

Smalley 的 XAH、XAS、XDH 和 XDS 系列包含 300 多种可与 Eaton 挡圈互换的挡圈。

• XAH 和XAS
• XDH 和XDS

标准零件
.375" - 10" 直径
碳素钢和不锈钢

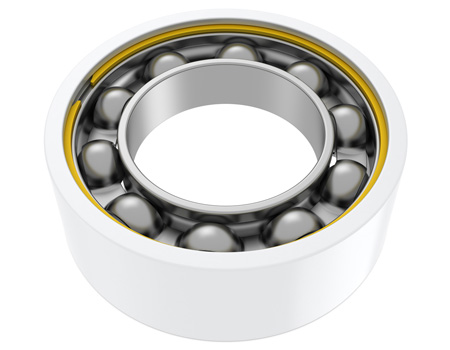

下面的应用采用安装在内部凹槽上的 XAH 系列卡扣挡圈。 重型挡圈将轴承保持在外壳中。

互换清单

备选端配置

为满足您其它端面需求，多类型端面可根据您的要求生产制造。 Smalley 的挡圈端配置如下图所示。 A、B、C 和 E 型挡圈可用于内部和外部应用； 以 －H（外壳）和 － S（轴）挡圈命名。

A-H（U 型槽口）	A-S（U 型槽口）	B-H（双月牙）
B-S（双月牙）	C-H（双角度）	C-S（双角度）

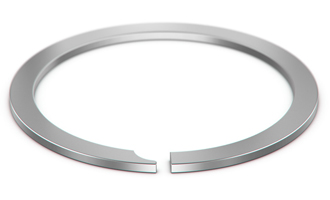

E-H（单月牙）	E-S（单月牙）	D（单角度）
F（向心切）	G（平切）	H（孔）
