线形波形弹簧
线形弹簧旨在沿直线路径提供稳定力值，可在紧凑的 结构中提供可靠的负荷。其波形扁平线材设计可在常规圆柱螺旋弹簧不实用的狭窄空腔中提供可预测的低到中等负荷。
- 在线性行程中提供稳定力值
在不同的弹簧长度下提供可靠的负荷和行程特性。 - 紧凑型设计
在常规螺旋弹簧不实用的直线配置中提供弹力。 - 非常适合狭窄线性腔体
专为在有限的安装空间内需要弹簧弹力的应用而设计。
概述

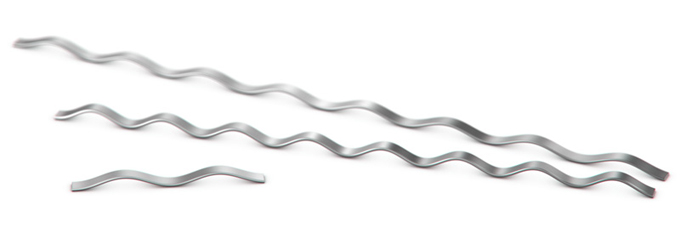

Smalley 线形弹簧是由弹簧回火材料制造的连续波形（波纹状）线材。采用扁平线材生产，它们被设计为承载器件，可提供与传统波形弹簧相似的负荷和变形特性。当呈直线平直安装时，线形弹簧可在紧凑的非卷绕结构中产生弹力。
它们独特的线性设计使其成为需要沿直线路径提供稳定力值应用的理想选择，特别是在空间限制无法使用常规螺旋弹簧的情况下。它们常用于机械密封、定位机构和旋转叶片泵，可在狭窄的线性腔体内提供可靠的中低负荷以及可预测的性能。
类型
标准系列
| Series | Unit | Diameter |
|---|---|---|
| LS | 英制 | 1.5 - 12" |
旨在满足您的确切规格要求
Smalley 备有 200 多种碳钢和不锈钢材质的 Linear Wave Spring（线性波形弹簧）零件号库存。当标准件无法满足需求时，我们的工程师可以帮助您根据您的应用要求开发定制解决方案。
Smalley 提供 40 多种材料选择，为独特应用提供了所需的设计灵活性。我们的边缘卷绕工艺最大限度地减少了材料废料，使 Elgiloy®、Inconel 和钛等优质材料成为具有高性价比的选择。最重要的是，所有定制零件均享有 No-Tooling-Charges™ 服务。
应用
Smalley 线形弹簧用于对定位在凹槽内的销进行加载，从而使旋转部件能够在特定位置进行定位。这些弹簧经设计可施加精确的负荷，从而提供所需的旋转阻力。
在旋转叶片泵中，Smalley线形弹簧在叶片下方施加一致的径向力，有助于保持与孔的接触，从而在整个工作循环中提高密封性并提供可靠的性能。
