多层密封挡圈
多层密封挡圈是金属迷宫式密封件，由安装在槽结构中的多个卡环组成，有助于保护组件免受污染。与传统橡胶密封件不同，多层密封挡圈由碳钢或不锈钢制造，非常适合高温和腐蚀性环境。
- 迷宫式密封设计
有助于保护关键组件免受灰尘、水、微粒、气体和其他污染物的影响 - 专为恶劣环境打造
完全由金属制造，可耐受高温和腐蚀性环境。 - 可与 FEY 挡圈互换
可提供标准系列以替代兼容的 FEY 环配置。
概述

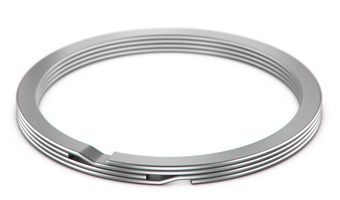

Smalley 多层密封挡圈由排列在凹槽内的多个密封环组成，以形成金属迷宫密封。它们有助于保护关键组件免受污垢、水溅、颗粒、气体和其他污染源的影响。它们的非接触式设计为需要防污染保护且不使用传统接触式密封的应用提供了一种有效的密封解决方案。
多层密封挡圈由碳钢或不锈钢而非橡胶、氯丁橡胶或其他非金属材料制成，可为在高速、高温和腐蚀性环境中运行的应用提供耐用的密封解决方案。它们提供多种配置，具有不同的层数和每套密封环数量，可根据各种运行环境和污染水平进行定制。Smalley 还提供标准多层密封挡圈系列，可与兼容的 FEY 多层密封件配置互换。
标准多层密封挡圈备有现货，直径范围从 .0625 至 50" 以及 15 至 1300 mm。标准配置包括：单层，3 片式套件；单层，5 片式套件；双层，2 片式套件；以及双层，3 片式套件。安装信息可在此处找到。
|
Smalley 系列 |
FEY 等效系列 |
单位 |
配置 |
工作级别 |
内用 / 外用 |
直径范围 |
材料 |
|
YH |
AS (FK3) |
英制 |
单层，3 片式套件 |
轻负荷 |
内 |
0.625" - 50" |
碳钢和302不锈钢 |
|
YHK |
ASK (FK3) |
英制 |
单层，5件套环 |
中负荷 |
内 |
0.625" - 50" |
碳钢和302不锈钢 |
|
YS |
IS (FK3) |
英制 |
单层，3 片式套件 |
轻负荷 |
外 |
0.625" - 50" |
碳钢和302不锈钢 |
|
YSK |
ISK (FK3) |
英制 |
单层，5件套环 |
中负荷 |
外 |
0.625" - 50" |
碳钢和302不锈钢 |
|
YHD |
ASD (FK6) |
英制 |
双层，2 件套 |
中/重负荷 |
内 |
0.625" - 50" |
碳钢和302不锈钢 |
|
YHKD |
ASKD (FK6) |
英制 |
双层，3 件套 |
重负荷 |
内 |
0.625" - 50" |
碳钢和302不锈钢 |
|
YSD |
ISD (FK6) |
英制 |
双层，2 件套 |
中/重负荷 |
外 |
0.625" - 50" |
碳钢和302不锈钢 |
|
YSKD |
ISKD (FK6) |
英制 |
双层，3 件套 |
重负荷 |
外 |
0.625" - 50" |
碳钢和302不锈钢 |
|
QH |
AS (FK3) |
公制 |
单层，3 片式套件 |
轻负荷 |
内 |
15 - 1300 mm |
碳钢和302不锈钢 |
|
QHK |
ASK (FK3) |
公制 |
单层，5件套环 |
中负荷 |
内 |
15 - 1300 mm |
碳钢和302不锈钢 |
|
QS |
IS (FK3) |
公制 |
单层，3 片式套件 |
轻负荷 |
外 |
15 - 1300 mm |
碳钢和302不锈钢 |
|
QSK |
ISK (FK3) |
公制 |
单层，5件套环 |
中负荷 |
外 |
15 - 1300 mm |
碳钢和302不锈钢 |
|
QHD |
ASD (FK6) |
公制 |
双层，2 件套 |
中/重负荷 |
内 |
15 - 1300 mm |
碳钢和302不锈钢 |
|
QHKD |
ASKD (FK6) |
公制 |
双层，3 件套 |
重负荷 |
内 |
15 - 1300 mm |
碳钢和302不锈钢 |
|
QSD |
ISD (FK6) |
公制 |
双层，2 件套 |
中/重负荷 |
外 |
15 - 1300 mm |
碳钢和302不锈钢 |
|
QSKD |
ISKD (FK6) |
公制 |
双层，3 件套 |
重负荷 |
外 |
15 - 1300 mm |
碳钢和302不锈钢 |
|
咨询我们的工程师 |
FK5 |
- |
- |
- |
- |
- |
- |
旨在满足您的确切规格要求
Smalley 备有 11,000 多种碳钢和不锈钢零件号的现货。当标准件无法满足需求时，我们的工程师可以帮助您根据您的应用要求开发定制解决方案。
凭借 40 多种材料选择和无数种可用配置，Smalley 提供了独特应用所需的设计灵活性。我们的边缘卷绕工艺最大限度地减少了材料废料，使 Elgiloy®、Inconel 和钛等优质材料成为具有高性价比的选择。最重要的是，所有定制零件均享有 No-Tooling-Charges™ 服务。
应用
多层密封挡圈非常适合用于气体在中心腔体内积聚压力的连接器应用。通过在腔体两端提供保护，该密封结构有助于防止污染物进入，同时允许气体顺畅地进出组件。

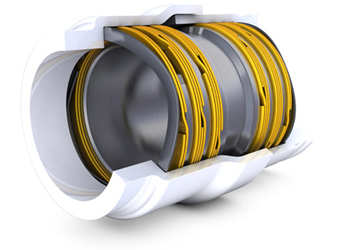

在此示例中，QSD Series多层密封挡圈采用双层圈体配置紧贴轴。当需要更高的防污染保护时，可在装配体内整合多个密封件组。该连接器在独立的凹槽中采用了两套 QSD 密封件，并辅以第三个环形布置，从而形成一个额外的迷宫结构，以进一步增强密封性能。
多层密封挡圈通常用于保持油脂和润滑剂，同时有助于防止污垢、水和其他污染物接触到轴承。通过减少污染，它们有助于延长使用寿命并保持轴承性能。
