WST-55

轴用，中重型双圈，Spirolox 挡圈 标准，轴径 0.551"，槽宽 0.039"

定制零件 下载 CAD 文件和数据表

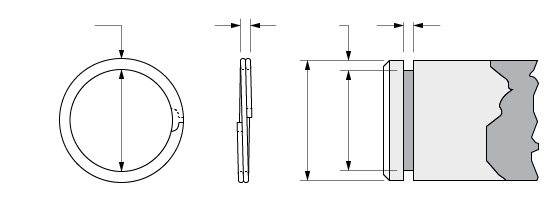

Illustration of an External Spirolox Two-Turn Retaining Ring without a Crimp

b

t

d

w

Ds

Dg

Di

产品规格
零件编号
WST-55
挡圈类型
  • 轴用
轴径（英寸）
0.551
凹槽直径
0.524+/-.003
凹槽宽度
0.039+.003/-.000
自由内径（英寸）
0.518+.000/-.013
挡圈厚度
0.035+/-.002
挡圈径向壁
0.045+/-.004
圈数
2
卷曲
No
挡圈剪切
2790 （安全系数为 3）
槽部承载力（磅）
550 （槽材料屈服强度为 45,000 psi，安全系数为 2）
旋转能力
27220 RPM
如需了解与旋转工况相关的应用，请联系 Smalley 工程师进行咨询。
标准材料
Carbon Steel SAE 1070-1090, 302 不锈钢, 316 Stainless Steel

产品概述

许多原始设备制造商专门针对 WST 系列 Spirolox 挡圈设定了槽尺寸。虽然该系列挡圈更易于安装，但其承载额定值接近我们的重载挡圈设计。
