Circular-Grain® 垫片
Circular-Grain 垫片提供了一种简单且有效的方法来调节波形弹簧的载荷和工作高度。它还有助于补偿公差叠加，并可在使用较软壳体或填料材料的组件中用作支撑板。
- 可靠的支撑板解决方案
在采用较软壳体和填料材料的应用中提供支撑。 - 工作高度和负荷调节
提供了一种修改波形弹簧工作高度和弹簧负荷的简单方法。 - 补偿公差叠加
有助于纠正组件内的累积尺寸变化。
概述

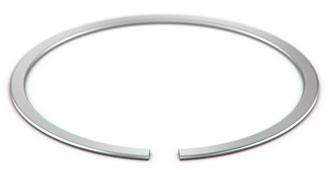

Smalley Circular-Grain Shims 是常与波形弹簧配合使用的卷绕式垫片，用于调节工作高度和弹簧负荷。增加或减少垫片提供了一种简单且有效的方法，以满足所需的负荷要求，同时有助于控制组件内的公差叠加。
它们通常被称为环形垫片或圆形垫片，在由铝或青铜等较软材料制成的壳体应用中，以及使用皮革、氯丁橡胶或类似填料材料的应用中，它们也用作支撑板（backup plates）。标准件提供碳钢和 17-7 PH 不锈钢材质，同时可提供定制尺寸和材料，以满足特定的应用要求。
Shim Types
标准系列
| 系列 | 单位 | 直径 |
|---|---|---|
| SSRS | 英制 | 0.75 - 16" |
旨在满足您的确切规格要求
Smalley 备有 4,000 多种碳钢和不锈钢材质的波形弹簧零件号库存。当标准件无法满足需求时，我们的工程师可以帮助您根据您的应用要求开发定制解决方案。
凭借 40 多种材料选择和无数种可用配置，Smalley 提供了独特应用所需的设计灵活性。我们的边缘卷绕工艺最大限度地减少了材料废料，使 Elgiloy®、Inconel 和钛等优质材料成为具有高性价比的选择。最重要的是，所有定制零件均享有 No-Tooling-Charges™ 服务。
