VSM-9

轴用，公制轻型单圈，Spirolox 弹性挡圈 挡圈 Metric，轴径 9.00mm，槽宽 0.46mm

定制零件 下载 CAD 文件和数据表

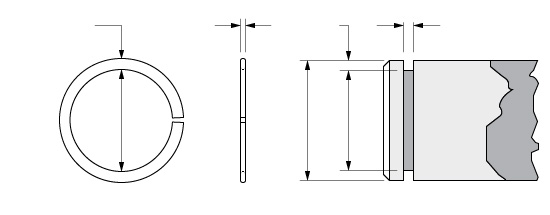

Illustration of an External Spirolox Single Turn Retaining Ring without a Removal Notch

b

t

d

w

Ds

Dg

Di

产品规格
零件编号
VSM-9
挡圈类型
  • 轴用
轴径（毫米）
9.00
凹槽直径
8.50±.05
凹槽宽度
0.46+.05/-.00
自由内径（毫米）
8.42+.00/-.25
挡圈厚度
0.38+/-.04
挡圈径向壁
0.76+/-.10
圈数
1
卷曲
No
挡圈剪切
3580 （安全系数为 3）
槽部承载力（牛）
1114 （槽材料屈服强度为 45,000 psi，安全系数为 2）
旋转能力
35627 RPM
如需了解与旋转工况相关的应用，请联系 Smalley 工程师进行咨询。
标准材料
Carbon Steel SAE 1070-1090, 302 不锈钢, 316 Stainless Steel

产品概述

VSM 系列 Spirolox 挡圈适用于轻型、低间隙应用，或以轴向定位而非承载为主要功能的应用。这些挡圈生产经济且易于使用，非常适合轴向力较轻的应用。

申请样品 申请报价 质量认证
