VHM-10

孔用，公制轻型单圈，Spirolox 弹性挡圈 挡圈 Metric，轴径 10.00mm，槽宽 0.46mm

定制零件 下载 CAD 文件和数据表

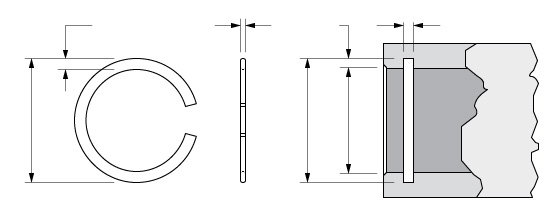

Illustration of an Internal Spirolox Single Turn Retaining Ring without a Removal Notch

b

t

d

w

Dg

Dh

Do

产品规格
零件编号
VHM-10
挡圈类型
  • 内装式（孔用）
轴径（毫米）
10.00
凹槽直径
10.50±.05
凹槽宽度
0.46+.05/-.00
自由内径（毫米）
10.58+.30/-.00
挡圈厚度
0.38±.04
挡圈径向壁
0.76±.10
圈数
1
挡圈剪切
3978 （安全系数为 3）
槽部承载力（牛）
1238 （槽材料屈服强度为 45,000 psi，安全系数为 2）
标准材料
Carbon Steel SAE 1070-1090, 302 不锈钢, 316 Stainless Steel

产品概述

VHM 系列 Spirolox 挡圈适用于轻型、低间隙应用，或以轴向定位而非承载为主要功能的应用。这些挡圈生产经济且易于使用，非常适合轴向力较轻的应用。
