RSSD-017-CSBO-BX

轴用，公制重型，锥形截面 挡圈 Metric，轴径 17.00mm，槽宽 1.10mm

定制零件 下载 CAD 文件和数据表

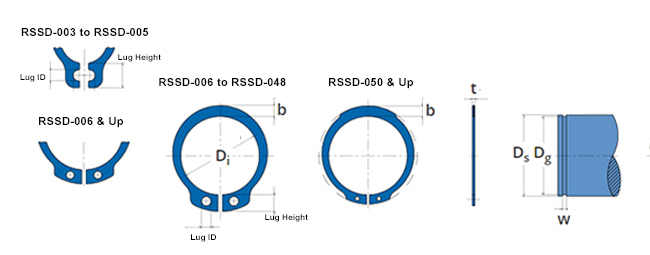

Tapered Section Retaining Ring (Circlip) RSSD

*These products are only available for sale for United States-based customers

产品规格
零件编号
RSSD-017-CSBO-BX
挡圈类型
  • 轴用
轴径（毫米）
17.00
凹槽直径
16.200.00/-0.11
凹槽宽度
1.100.14/0.00
自由内径（毫米）
15.700.10/-0.36
挡圈厚度
1.000.00/-0.06
挡圈径向壁
2.30
圈数
1
挡圈剪切
8000 （安全系数为 3）
槽部承载力（牛）
3460 （槽材料屈服强度为 45,000 psi，安全系数为 2）
标准材料
Spring Steel SAE 1060

产品概述

轴向装配的轴用挡圈，设计用于安装在轴槽中。 该挡圈起到可拆卸台肩的作用，可安全地固定组件。

申请样品 申请报价 质量认证
