RSHD-031-CSOP-TW

孔用，公制重型，锥形截面 挡圈 Metric，轴径 31.00mm，槽宽 1.30mm

定制零件 下载 CAD 文件和数据表

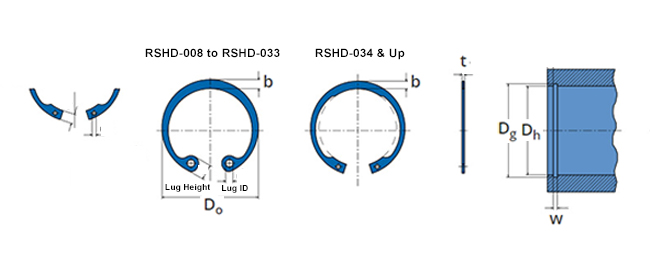

Tapered Section Retaining Ring (Circlip) RHSE

*These products are only available for sale for United States-based customers

产品规格
零件编号
RSHD-031-CSOP-TW
挡圈类型
  • 内装式（孔用）
轴径（毫米）
31.00
凹槽直径
32.700.25/0.00
凹槽宽度
1.300.14/0.00
自由内径（毫米）
33.400.50/-0.25
挡圈厚度
1.200.00/-0.06
挡圈径向壁
3.20
圈数
1
挡圈剪切
13800 （安全系数为 3）
槽部承载力（牛）
14100 （槽材料屈服强度为 45,000 psi，安全系数为 2）
标准材料
Spring Steel SAE 1060

产品概述

孔用轴向装配挡圈，设计用于安装在壳体槽内。该挡圈起到可拆卸台肩的作用，可安全地固定组件。
